Série YGD-Conector de energia circular Fabricante

• Esta série de produtos está em conformidade com GJB5371-2005 "Especificações gerais para conectores de energia circular da série YGD"

• O método de conexão adota a conexão Bayonet, o formulário de terminação de contato é a soldagem e o contato com o jack é um conector da mola da coroa

• O produto tem as características de conexão e separação rápidas, boa resistência ambiental e alta confiabilidade.

• Adequado para a conexão da série de fonte de alimentação de alta corrente

• Os plugues estão disponíveis em vários estilos de montagem de cabos

Principais indicadores técnicos

一一 Temperatura de trabalho: -55 ℃ ~ 125 ℃

一一 Umidade relativa: 90%-98%

一一 Pressão de trabalho: 4,39 kpa ~ 101,33kpa

一一 Salt Spray: N Tipo, H Tipo 48h: R Tipo, B Tipo 96h

一一 Sellagem: soquete: diferença de pressão 1,01 × 10pa, sem vazamento de bolhas por 1 minuto

一一 Plug-in de assento da cabeça: 1,8m de profundidade da água, sem infiltração de água por 48 horas
Vibração: 10 ~ 2000Hz, 196m/s², interrupção instantânea ≤1 μs

一一 Impacto: 980m/s², interrupção instantânea ≤1 μs

一一 Vida mecânica: o material do anel de conexão é liga de alumínio ≥500 vezes
O material do anel de conexão é liga de cobre ≥2000 vezes

一一 Resistência ao isolamento:

Em circunstâncias normais (Mω)	Alta temperatura (Mω)	Úmido (Mω)
5000	100	100

一 Funcionando a resistência atual e de contato:

Número da peça de contato	Diâmetro de acasalamento mm	Corrente operacional nominal A	Resistência ao contato máximo (MQ)
Número da peça de contato	Diâmetro de acasalamento mm	Corrente operacional nominal A	Valor inicial	Depois do teste da vida
20	1,02 ± 0,03	7.5	7	8.5
16	1,588 ± 0,025	13	3.7	4.5
12	2,39 ± 0,03	23	1.8	2.2
10	3,18 ± 0,03	33	1.0	1.2
8	3,61 ± 0,03	46	0.5	0.7
6	4,52 ± 0,03	60	0.4	0.5
4	5,72 ± 0,03	80	0.25	0.35
2	7,19 ± 0,03	100	0.17	0.21
Nota: Teste de vida refere -se a testes relacionados a choque de temperatura, vida mecânica, spray de sal, vida útil de alta temperatura e danos à sonda, etc.

一 Tensão de trabalho e tensão de suportar

Código de arranjo do orifício de contato do conector	Tensão de trabalho nominal (V)		Suportar tensão (V)
Código de arranjo do orifício de contato do conector	Nível do mar	Altitude 21336m	Nível do mar	Altitude 21336m
0802、0803、0804	600	300	1500	375
1002、1003、1202、1203、1204A 、 1204b 、 1404b 、 1405、1602、1603 、 1604、1605,1802、1803、1804 、 2202、2203、2204、2402、2403 、 2802、2803、2804、3204	1000	450	2300	500

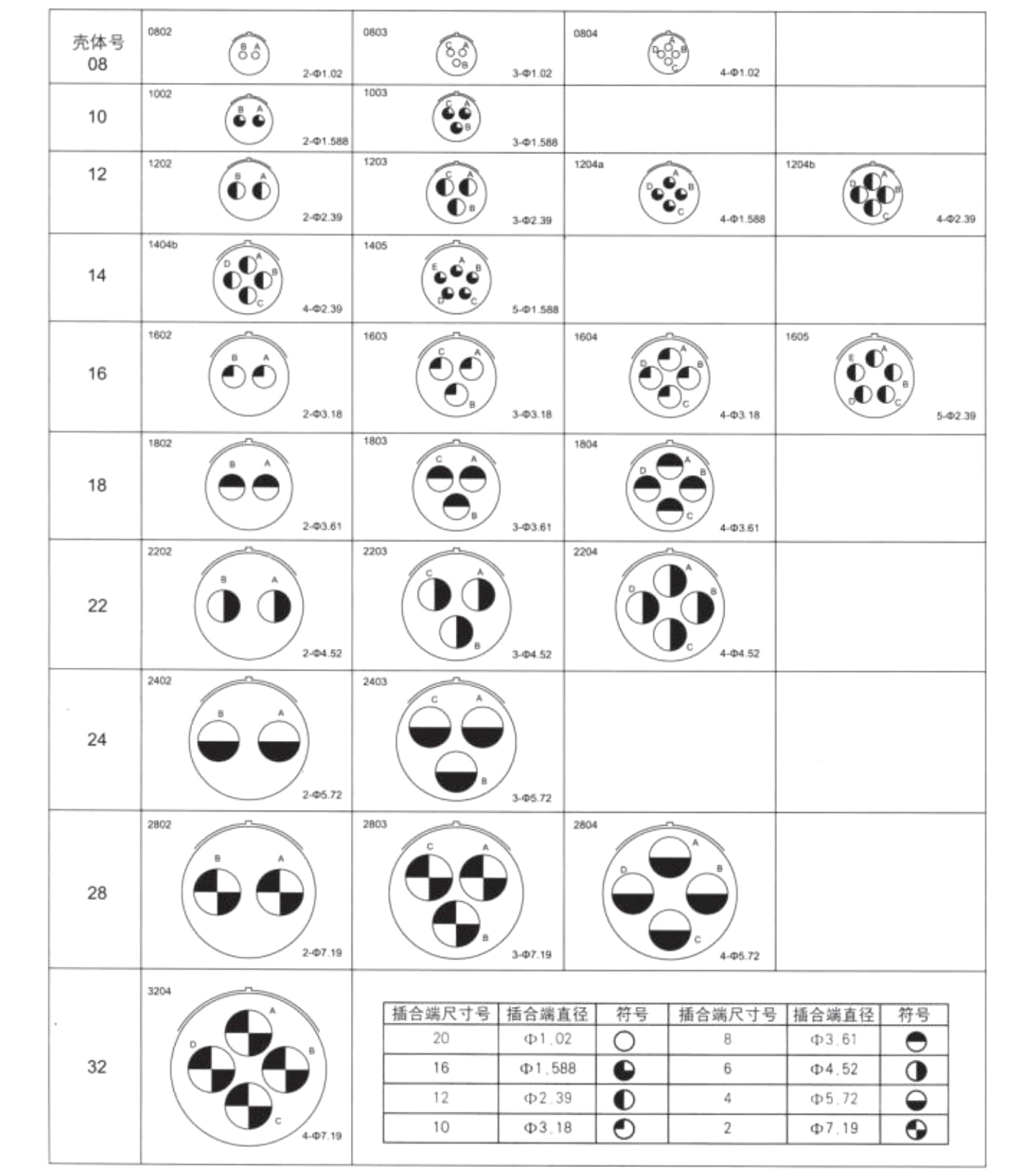

Arranjo das posições do orifício de contato do isolador (visualizado da superfície de acasalamento das posições do orifício do isolador de pinos) 3
