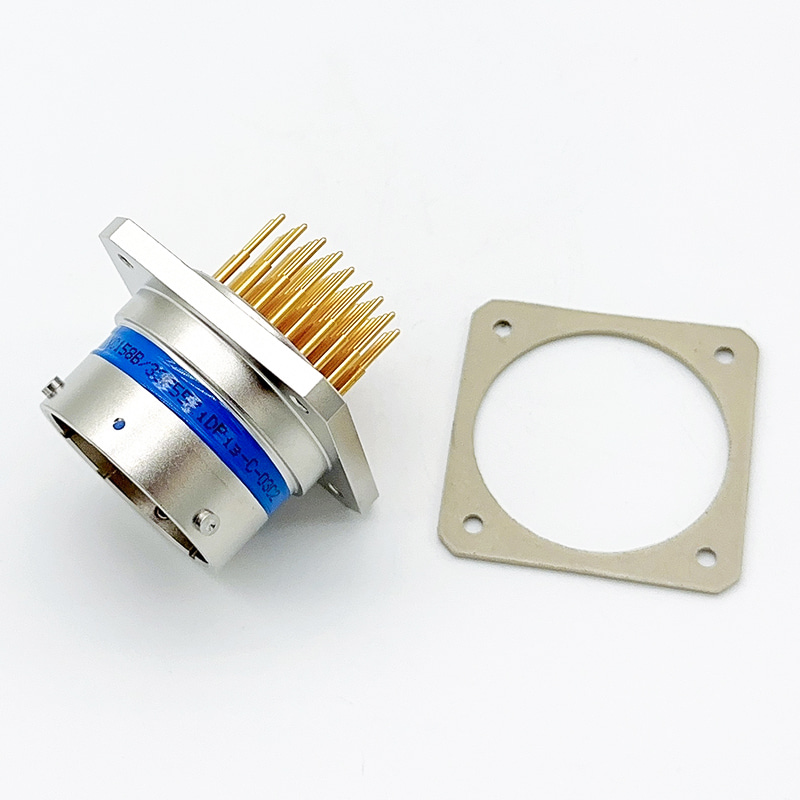

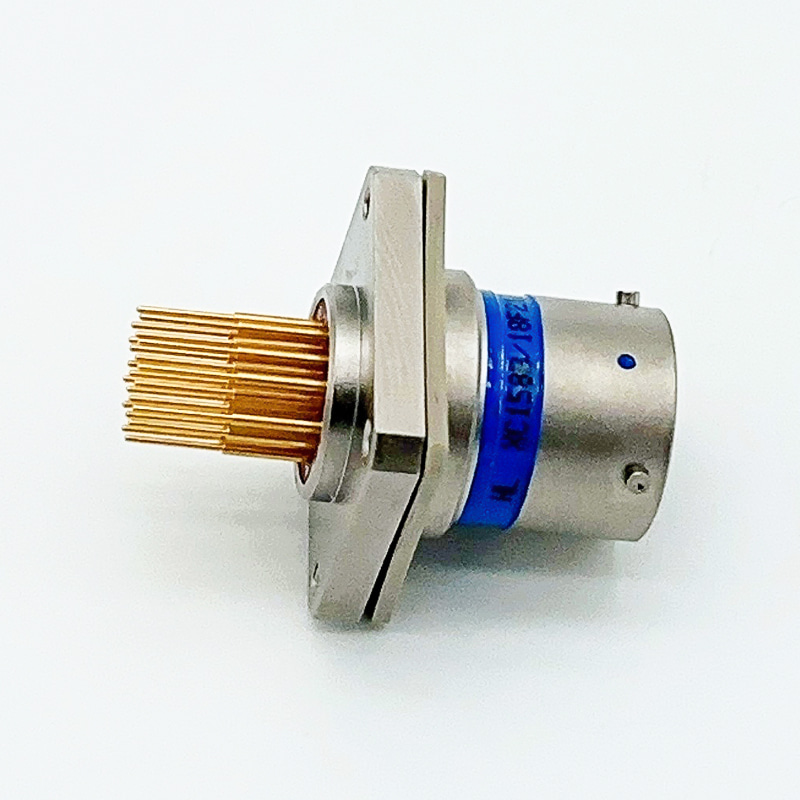

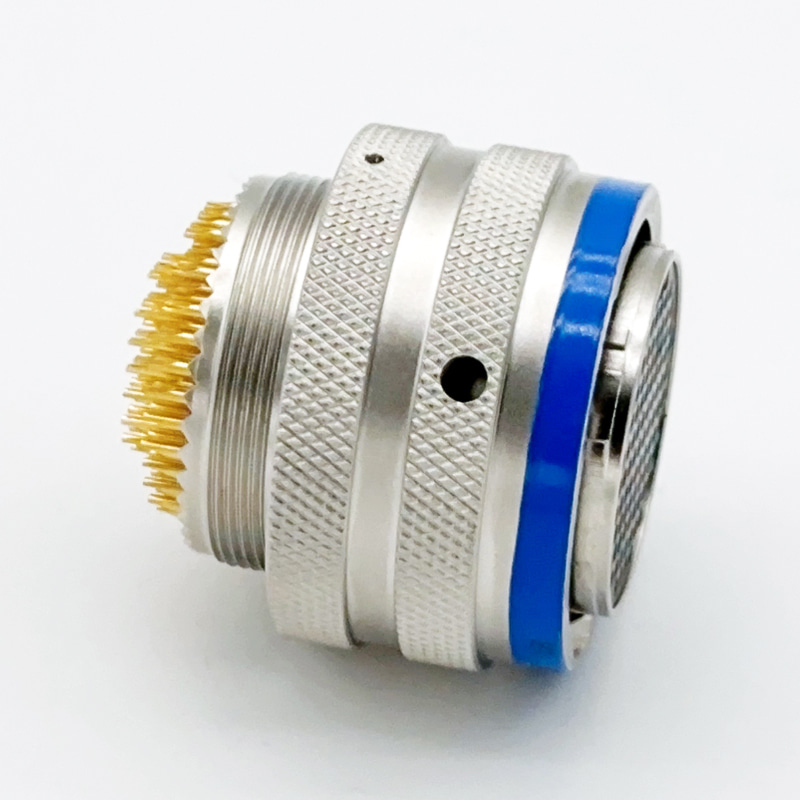

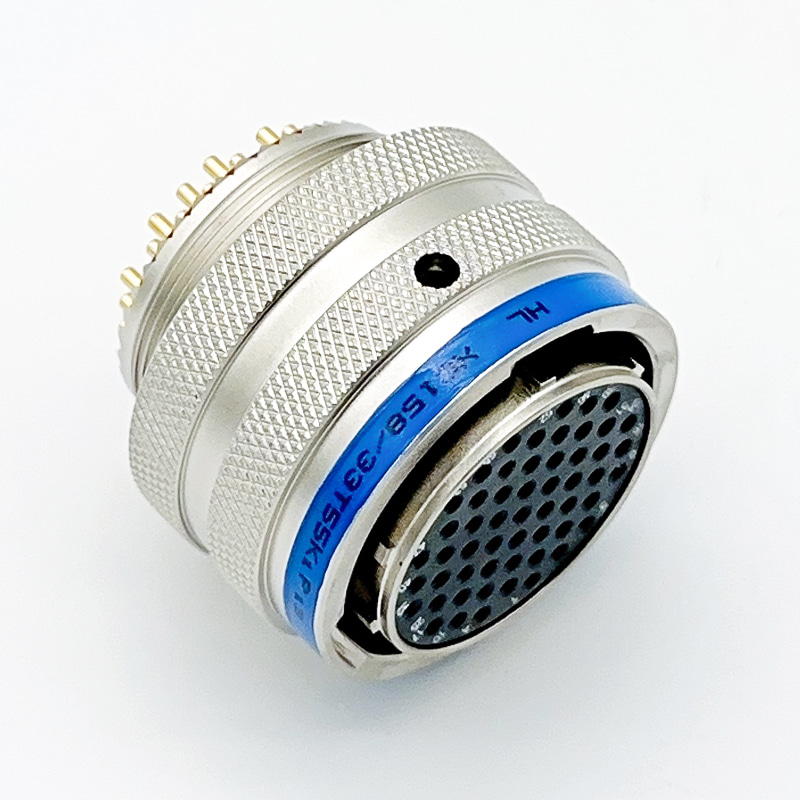

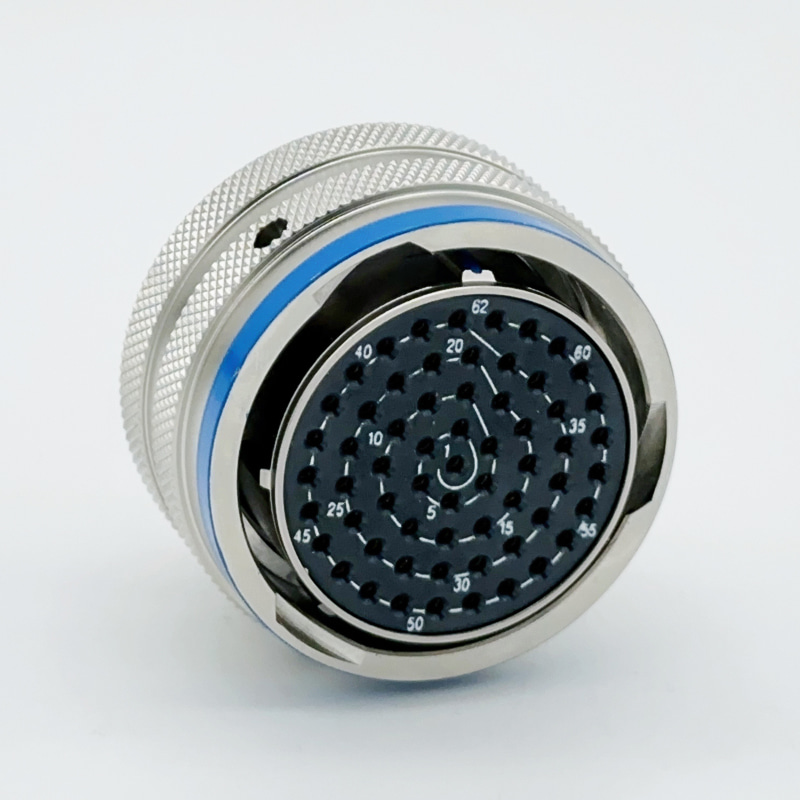

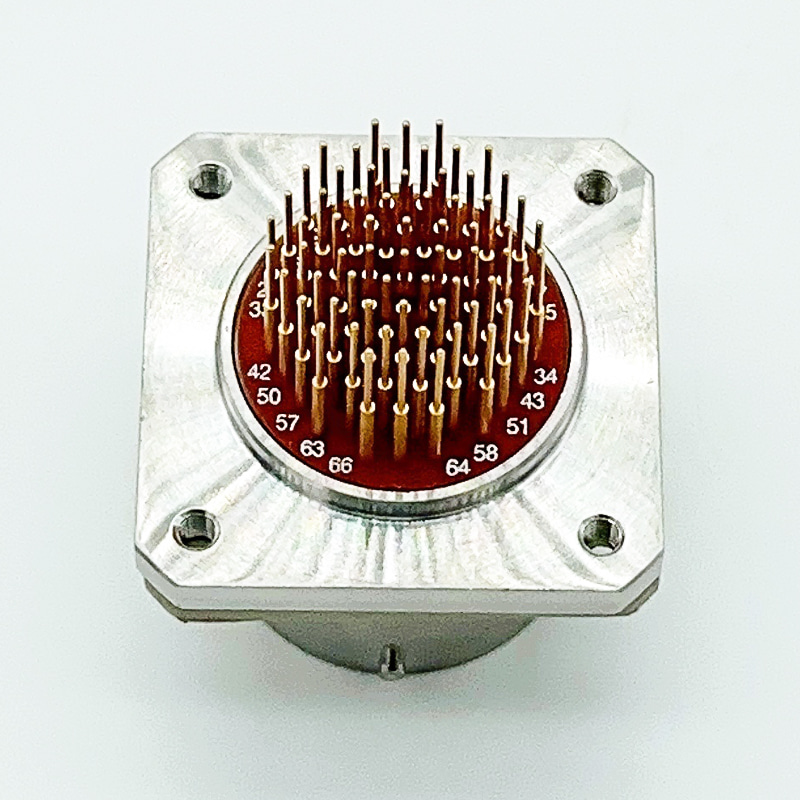

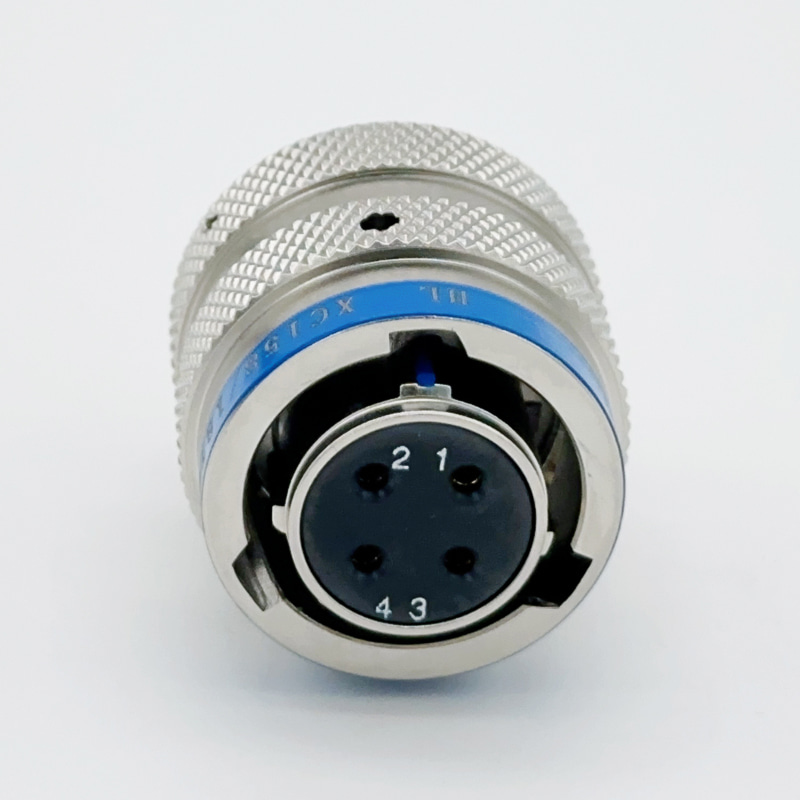

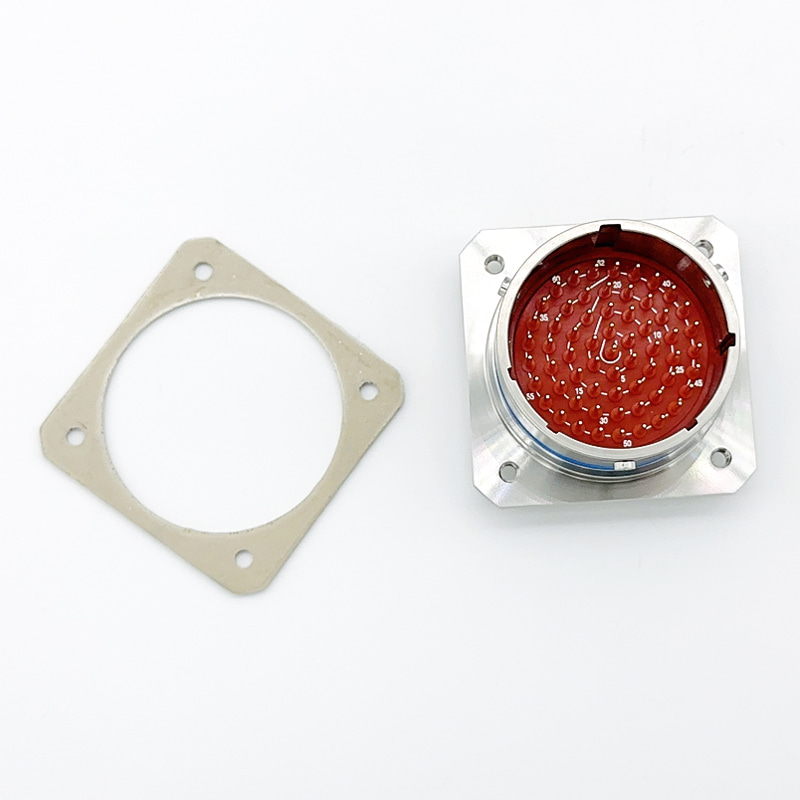

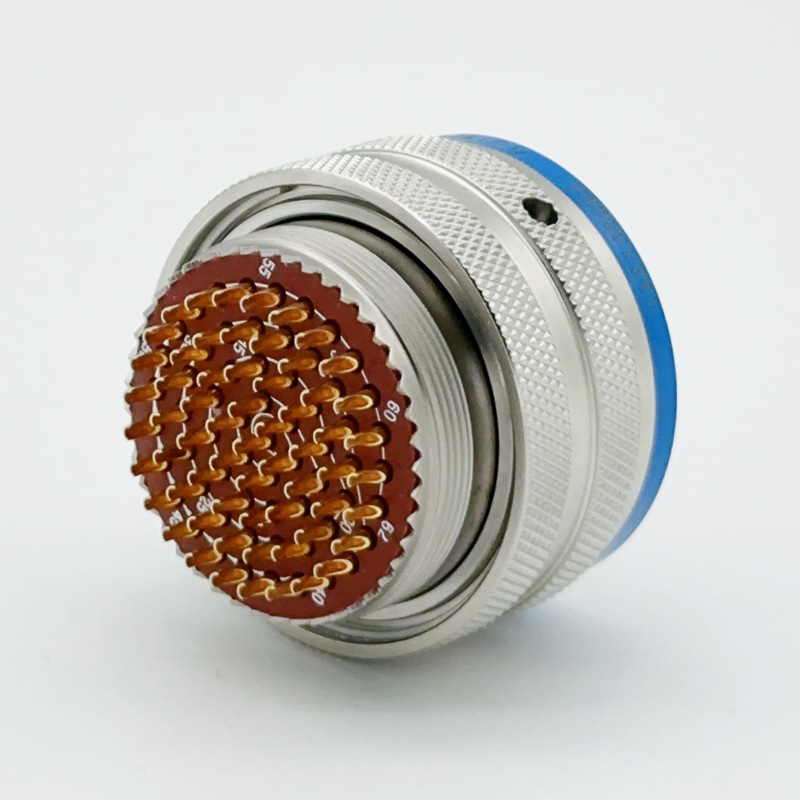

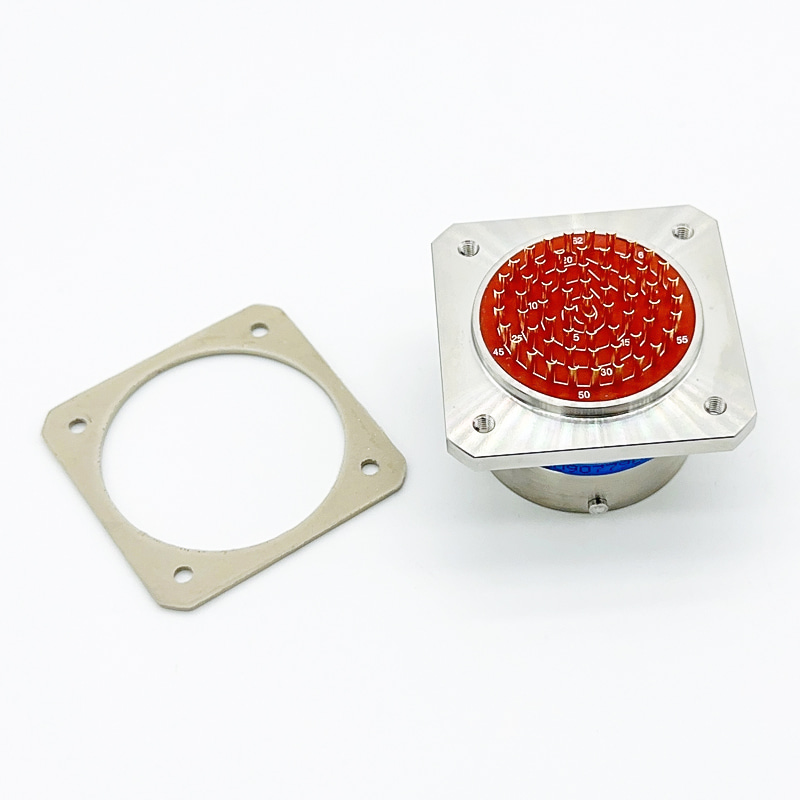

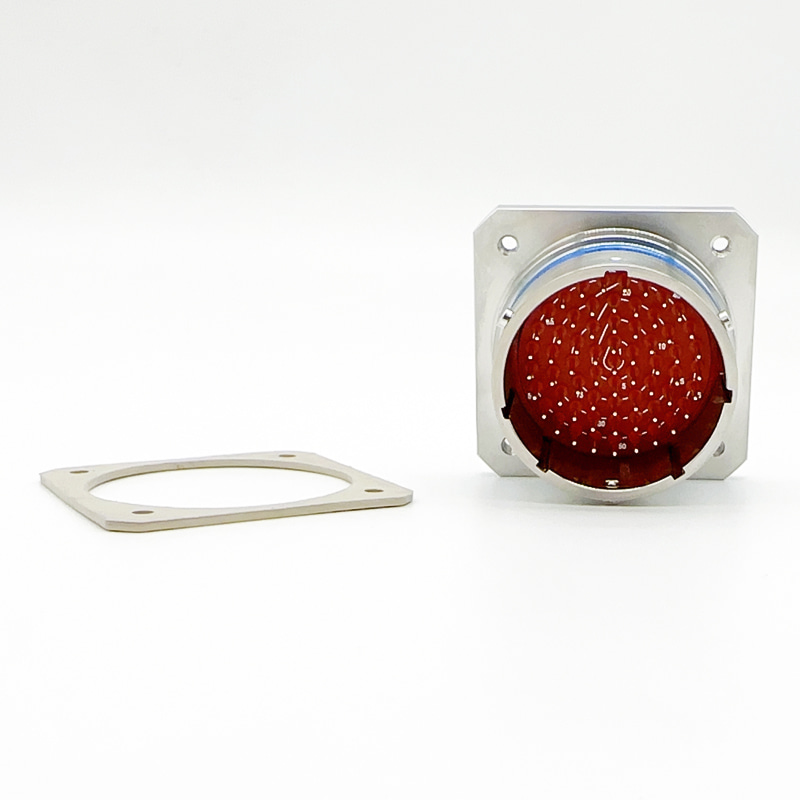

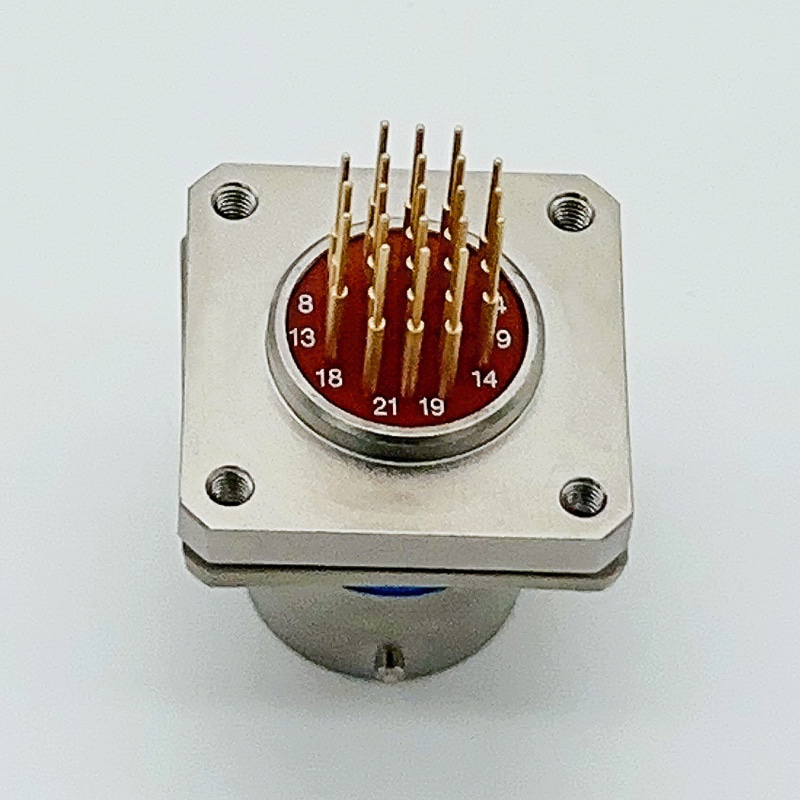

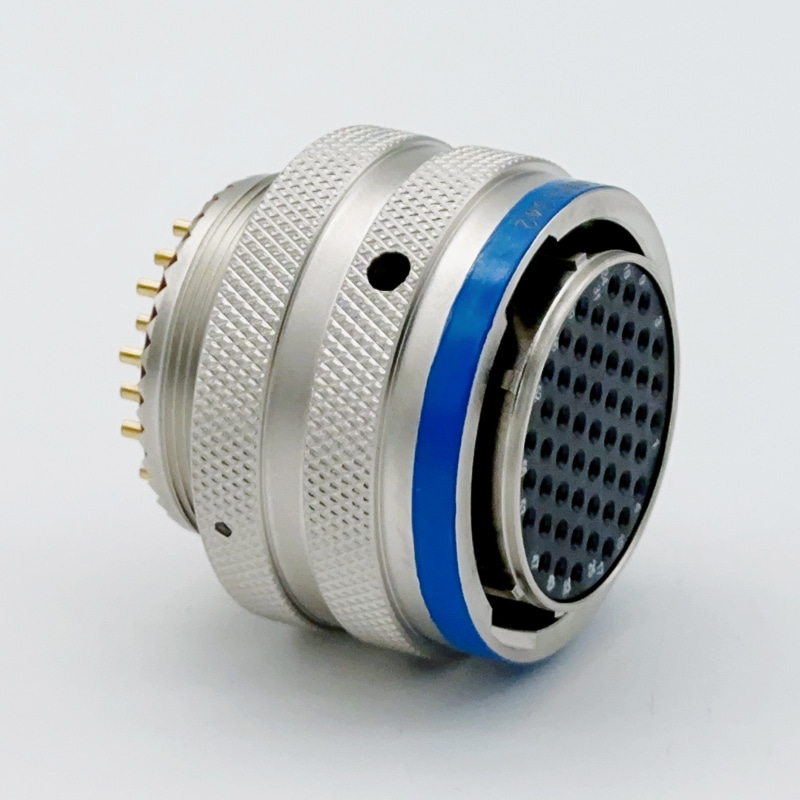

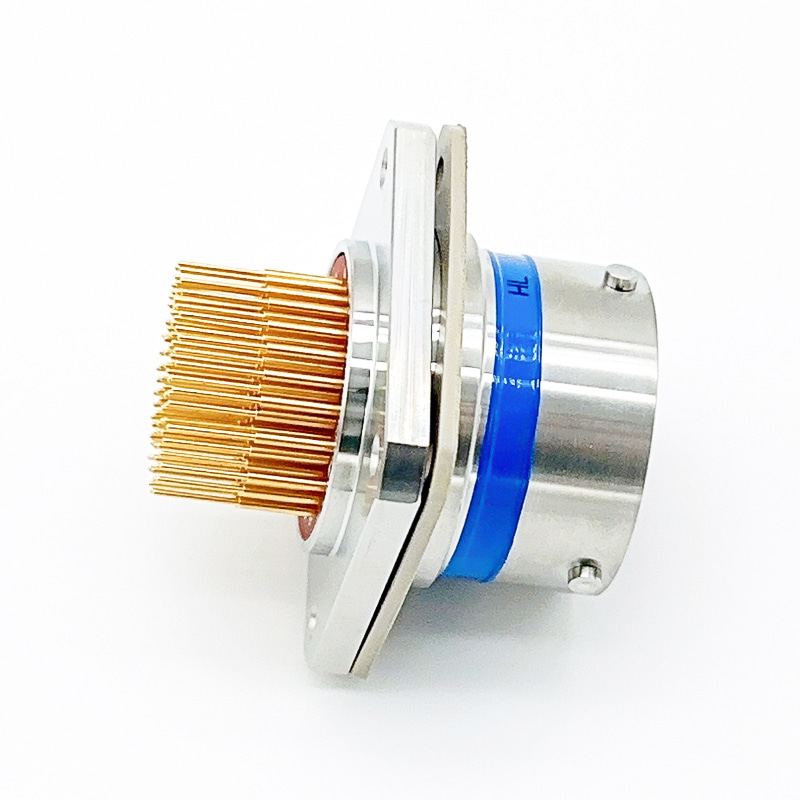

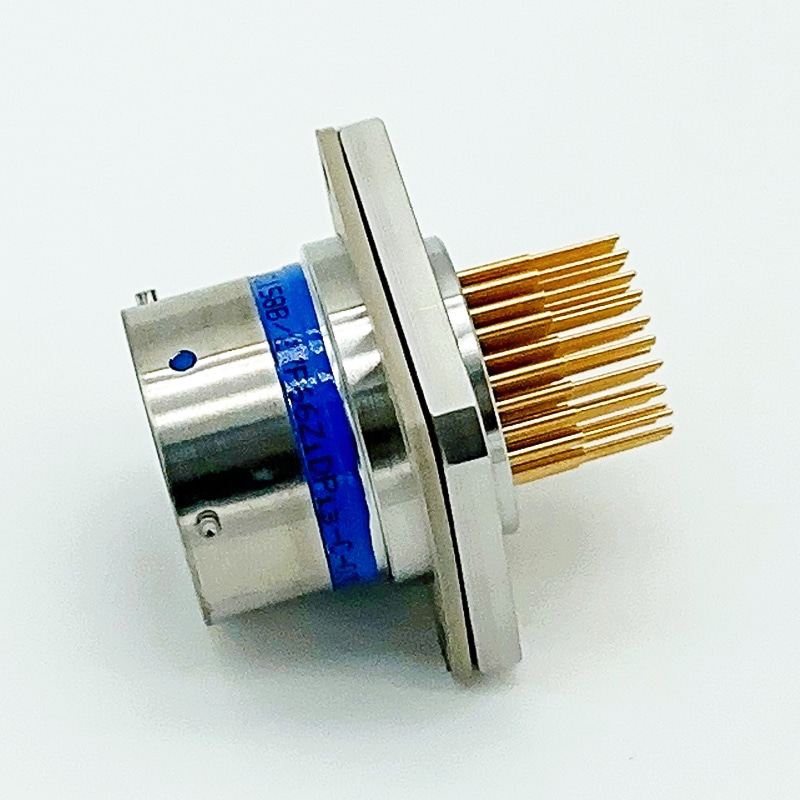

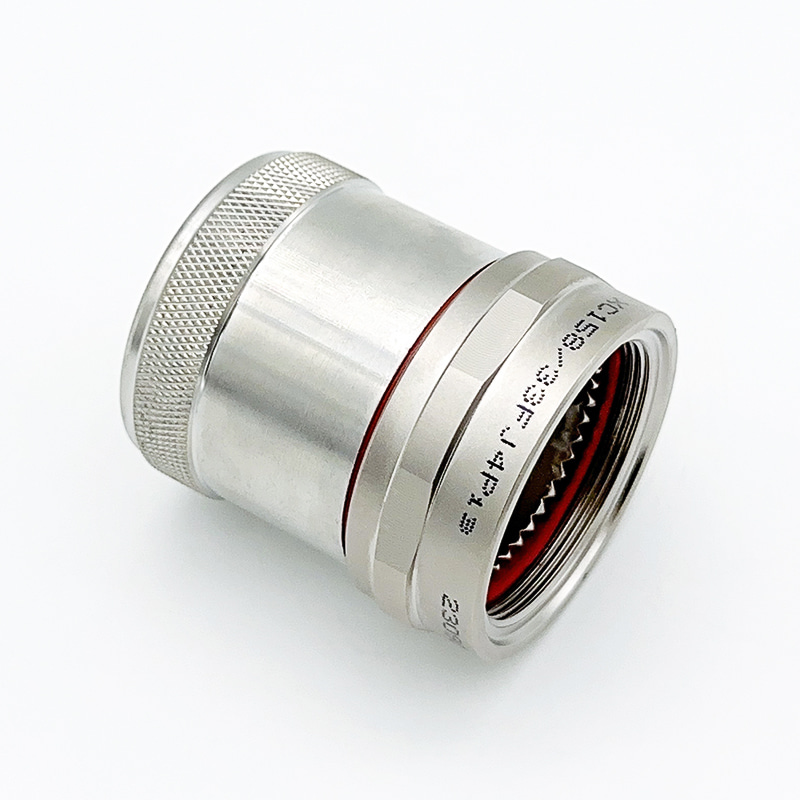

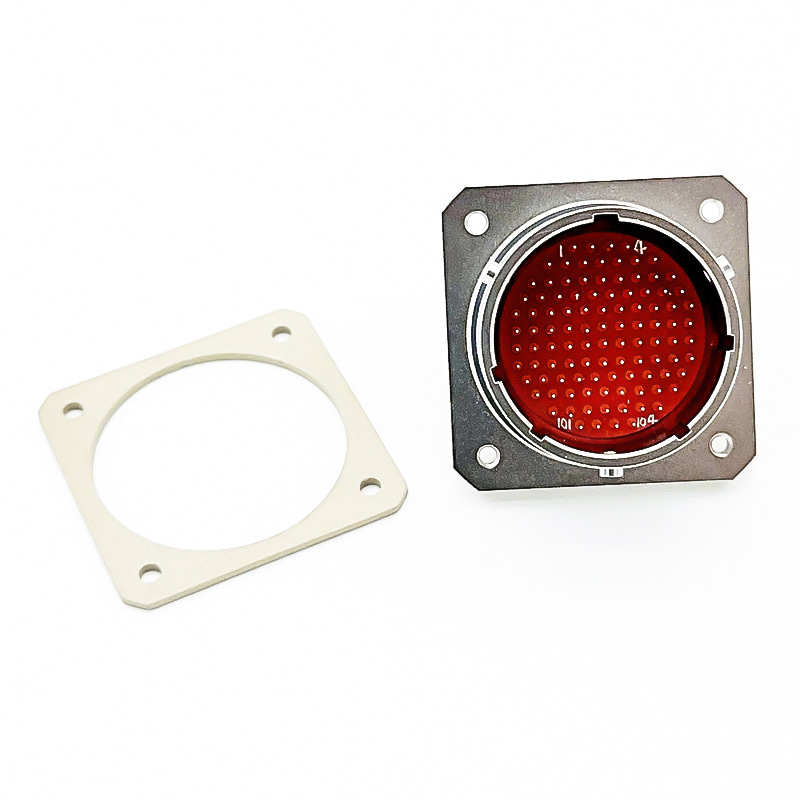

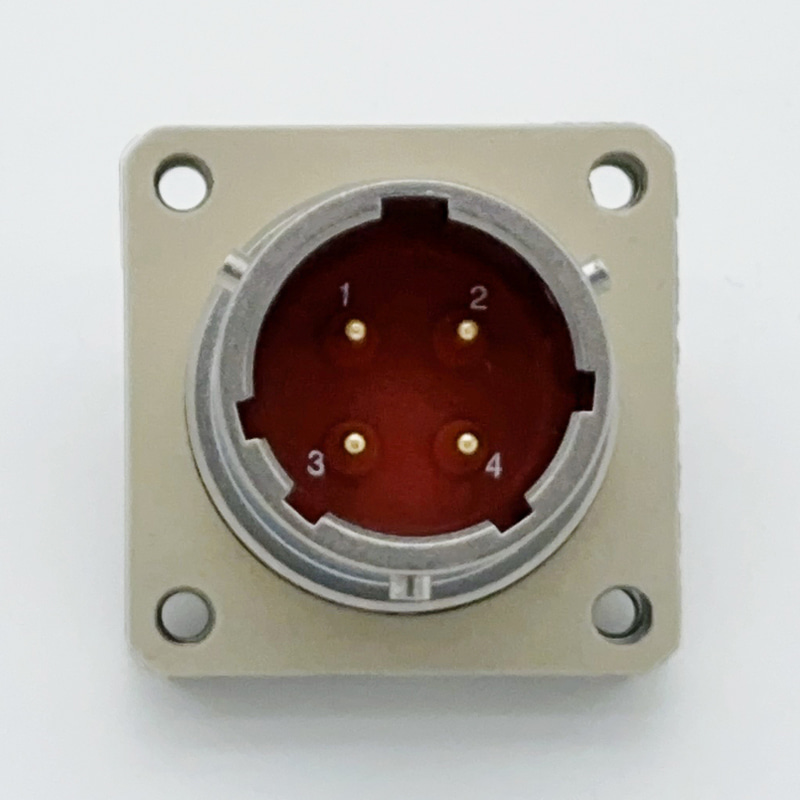

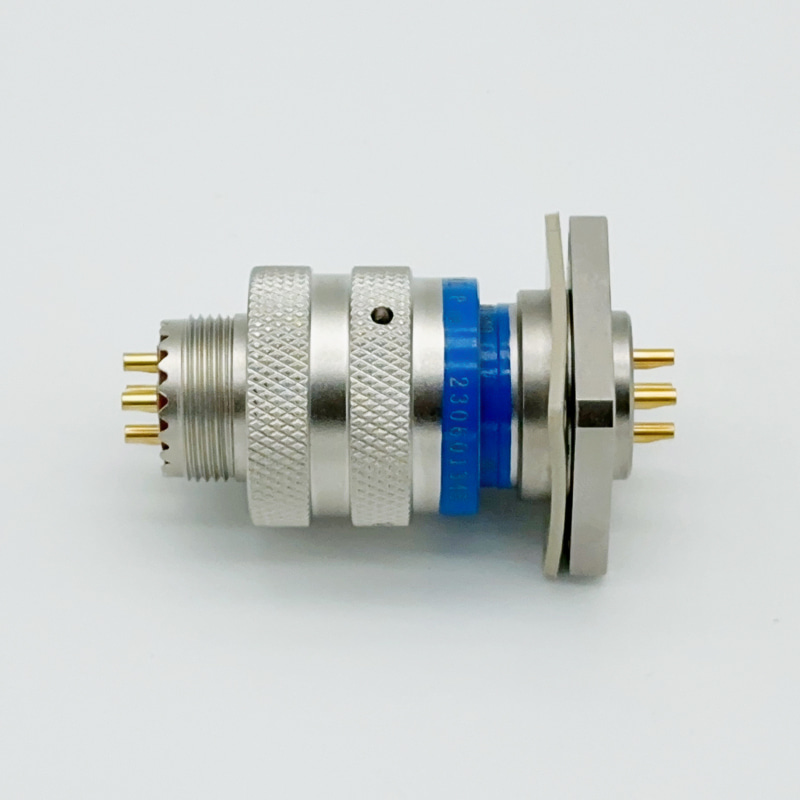

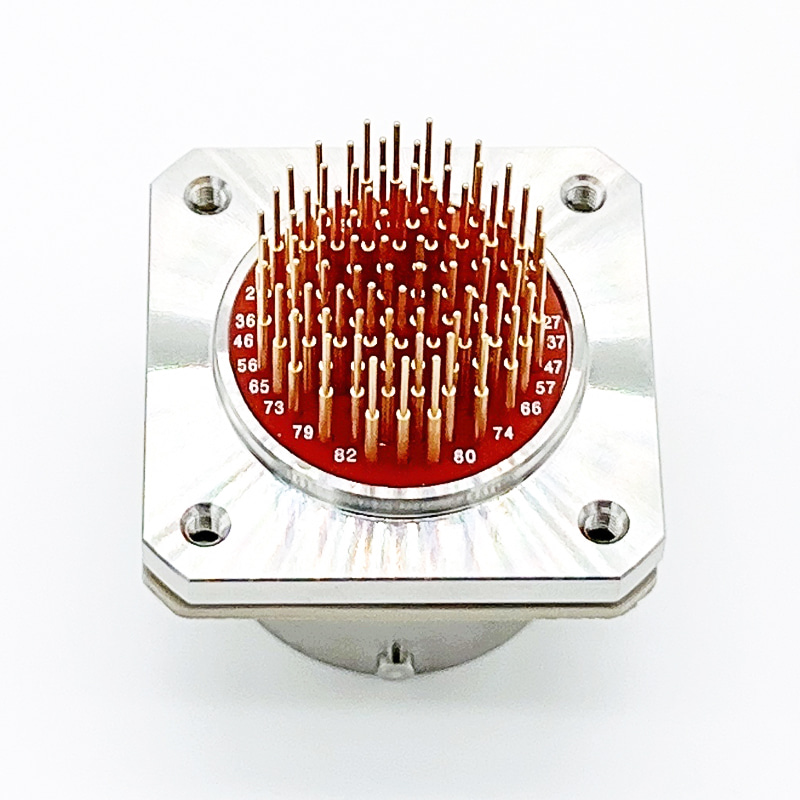

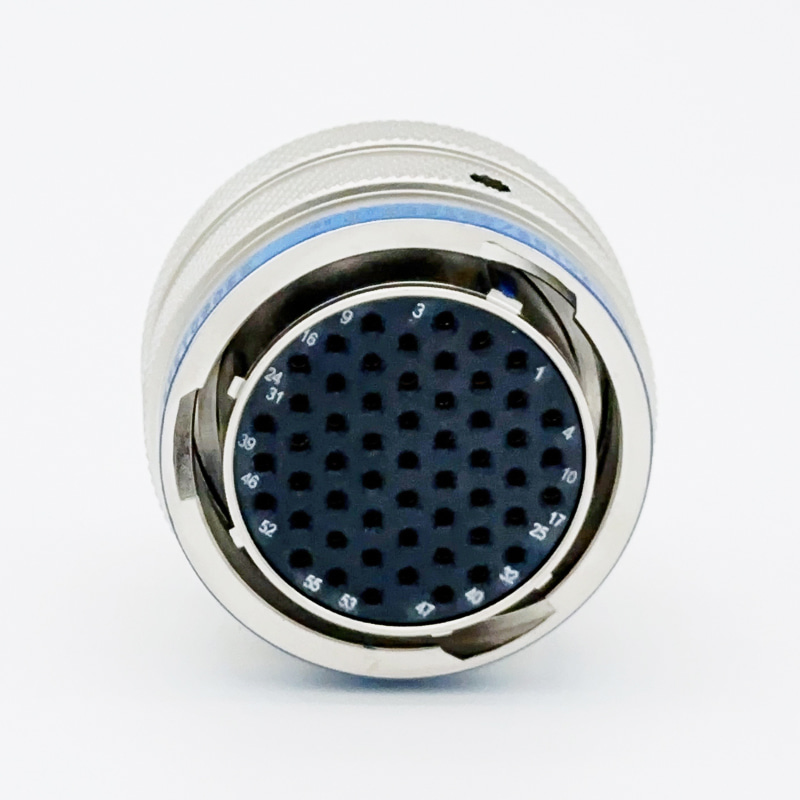

Série XC158-Conector elétrico circular Fabricante

Qual o papel do jack hiperbólico da mola de arame no Conector elétrico circular da série XC158 ? Quais são seus princípios de design e processos de fabricação?
A tomada de mola de fio hiperbólica é um componente -chave para alcançar a conexão elétrica no conector elétrico circular da série XC158. Suas principais funções são refletidas nos seguintes aspectos:
Forneça conexão elétrica estável e confiável: o design da tomada de mola de arame hiperbólico permite o contato com vários pontos entre o conector e o pino. Esse método de contato não apenas aumenta a área de contato, mas também melhora a uniformidade e a estabilidade do contato, garantindo assim baixa perda e alta confiabilidade do conector ao transmitir corrente e sinais.
Adapte -se aos ambientes agressivos: o ambiente de aplicação em militares, aviação, aeroespacial e outros campos geralmente é muito severo, como vibração, impacto, alta temperatura, baixa temperatura, umidade, etc. Com sua estrutura única e seleção de material, a mola de fio hiperbólico Jack pode manter uma conexão elétrica estável nesses ambientes extremos, impedindo efetivamente a interrupção do sinal ou as flutuações de corrente causadas por baixo contato.
Anti-mispluging e plugging anti-Blind: O conector elétrico circular da série XC158 adota um design de posicionamento de cinco teclas e a forma especial da tomada de mola de arame hiperbólica, para que o conector possa ser alinhado com precisão ao conectar, evitando danos ou degradação do desempenho causado por erros de conectar.
O princípio do design do conector hiperbólico da mola de arame é baseado principalmente nos seguintes pontos -chave:
Projeto de geometria hiperbólica: a superfície de contato do tomada adota uma forma hiperbólica. Esse design não apenas permite um contato mais próximo entre o conector e o pino, mas também fornece orientação e buffer adequados quando o pino é inserido, reduzindo o atrito e o desgaste entre o pino e o conector.
Estrutura da mola do fio: a estrutura da mola de arame é usada dentro da tomada. Essa estrutura permite que o conector produza uma certa deformação elástica quando submetida a força externa, mantendo assim uma pressão de contato constante com o pino. A estrutura da mola do fio também pode absorver efetivamente a vibração e impactar a energia, melhorando a estabilidade e a durabilidade da conexão.
Seleção de material: A parte de contato do tomada geralmente é feita de liga de cobre com alta condutividade e alta resistência à corrosão, e é banhada a prata ou banhada a ouro para melhorar a condutividade e a resistência à corrosão do contato. A concha e o isolador do conector são feitos de materiais de alta resistência e de alta isolamento para garantir a confiabilidade e a segurança do conector em ambientes agressivos.
Henglian usa a tecnologia avançada de processamento e os métodos de controle de qualidade para fabricar macacos hiperbólicos de mola de arame para garantir a alta precisão e a alta confiabilidade dos produtos. O processo de fabricação específico inclui as seguintes etapas:
Preparação do material: Selecione os materiais apropriados da liga de cobre de acordo com os requisitos de projeto e execute o corte e o processamento de precisão para preparar a parte e a concha do contato do conector.
Fabricação de mola de arame: Use a tecnologia de fabricação de mola de precisão para processar a mola de arame em uma forma e tamanho que atenda aos requisitos de projeto e o trate ao aprimoramento de sua elasticidade e durabilidade.
Moldagem por macacos: Monte a parte de contato processada e a mola de fio na concha do tomada e, através da usinagem e polimento de precisão, verifique se a superfície de contato do conector atinge a forma hiperbólica e a rugosidade da superfície exigidas pelo design.
Inspeção da qualidade: Realize uma inspeção abrangente da qualidade no conector de mola de arame hiperbólico fabricado, incluindo medição dimensional, teste de desempenho elétrico, teste de desempenho mecânico e teste de adaptabilidade ambiental, etc., para garantir que o produto atenda aos requisitos de projeto e padrões relevantes.
Embalagem e armazenamento: os soquetes qualificados da mola hiperbólica são embalados e marcados, e armazenados em um ambiente seco e limpo para impedir a degradação do desempenho do produto devido à umidade, poluição ou dano mecânico.
Como líder na indústria de conectores elétricos, a capacidade de produção e o nível técnico de Hengglian estão em uma posição de liderança no setor. A empresa não apenas possui oficinas de produção CNC, oficinas de montagem e fabricantes de apoio, mas também possui mais de 300 equipamentos de processamento mecânico e equipamentos de teste para garantir a alta precisão e a alta confiabilidade dos produtos. A Companhia também aprovou várias qualificações militares, como GJB9001C-2017 Certificação do Sistema de Gerenciamento da Qualidade Militar Nacional, bem como ISO 9001, ISO/TS16949 e outras certificações do sistema de gestão da qualidade, fornecendo aos clientes garantia de qualidade confiável.
