Fabricante de conectores de baioneta circulares à prova de água da série YMA

Introdução ao produto

• Método de conexão da série YMA: Conexão rápida do tipo Bayonet

• Método de conexão da série YMB: conexão anti-alojamento rosqueado

• Plugues e soquetes podem ser equipados com pinos ou orifícios, e o método de terminação é soldagem.

• Usando conector hiperboloide de mola, inserção e extração suave, baixa resistência ao contato

• Posicionamento de cinco botões tem funções de inserção cega e prevenção de inserção incorreta

• Adequado para equipamentos e cabos em ambientes agressivos, como umidade e imersão em água

A conexão elétrica entre os cabos pode suportar uma profundidade de água de 55 metros e é selada

• Padrão de execução: Q/321283HL05-2011

Parâmetros técnicos

[Desempenho ambiental]

—— Usendo temperatura: -55 ℃ ~ 200 ℃

- temperatura relacionada: 95% a 60 ℃

Desempenho de seleção: profundidade de imersão na água 0-55 metros

- A resistência ao sal: 1000 horas de aço inoxidável: liga de cobre é de 500 horas: a liga de alumínio é de 48 horas

- A taxa de vazamento: quando a diferença de pressão do ar entre o soquete de vedação da cabeça dupla é de 5,07 × 10'Pa, a taxa de vazamento não é maior que 46pa · cm³/s;
Quando a diferença de pressão do ar entre a vedação de vidro é de 1,01 × 10Pa, a taxa de vazamento não é superior a 1 × 10 Pa · cm³/s.

-O conector elétrico também possui um bom desempenho anti -Mold, Anti -Sand e outros.

[Propriedades mecânicas]

--Caso. Passivação de aço inoxidável, revestimento de níquel químico de cobre, níquel químico de alumínio

- Insulador: Material termoestivo

—— Corpo de alimlagem e anel de vedação: Silicon Rubber -Contacts: Liga de cobre Placamento de ouro

—— Vibração: Frequência 10 ~ 2000Hz Aceleração: 196m/s²

- Impacto, aceleração 980m/s²

—— Aceleração constante: 980m/s

—— Vida mecânica: 1000 vezes

[Desempenho elétrico]

——Contar resistência e corrente classificada

Especificações de contato mm

Resistência ao contato Mω

Corrente classificada a

Diâmetro interno do barril de arame de soldagem

Φ1.0

5

5

Φ1.2

Φ1.5

2.5

10

Φ1.8

Φ2.0

1.25

20

Φ2.5

Φ3.0

0.75

40

Φ3.0

- - tensão ratada, resistência à tensão e isolamento

Ambiente de trabalho

Tensão nominal v

Suportar tensão v

Resistência ao isolamento Mω

Estado de temperatura normal

500

1500

≥5000

Estado quente e úmido

500

1125

≥100

Barra de baixa pressão (1kpa)

250

300

-Escudo de interferência anti-eletromagnética: a 100mHz ~ 1GHz, a atenuação mínima é de 60dB.

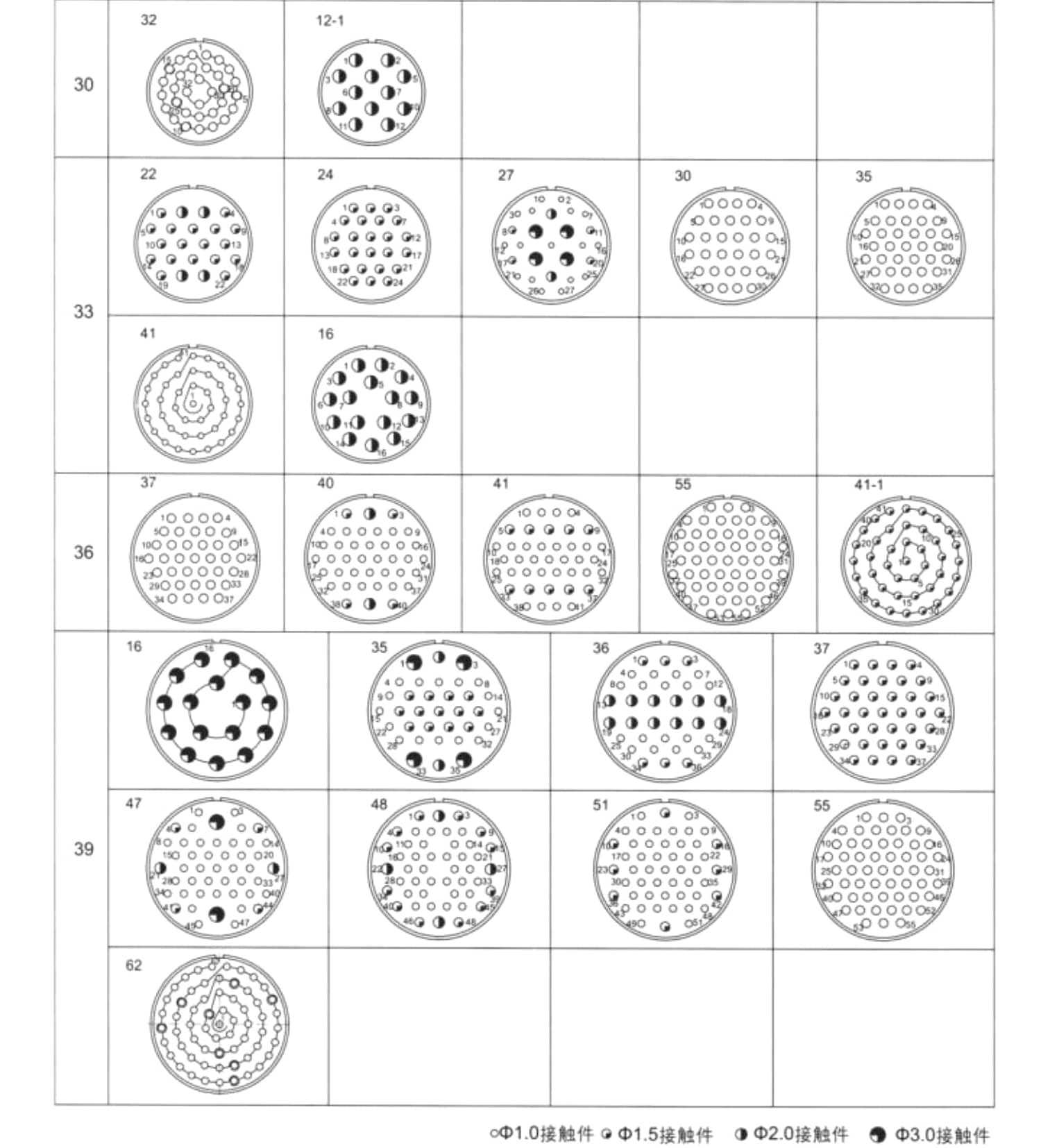

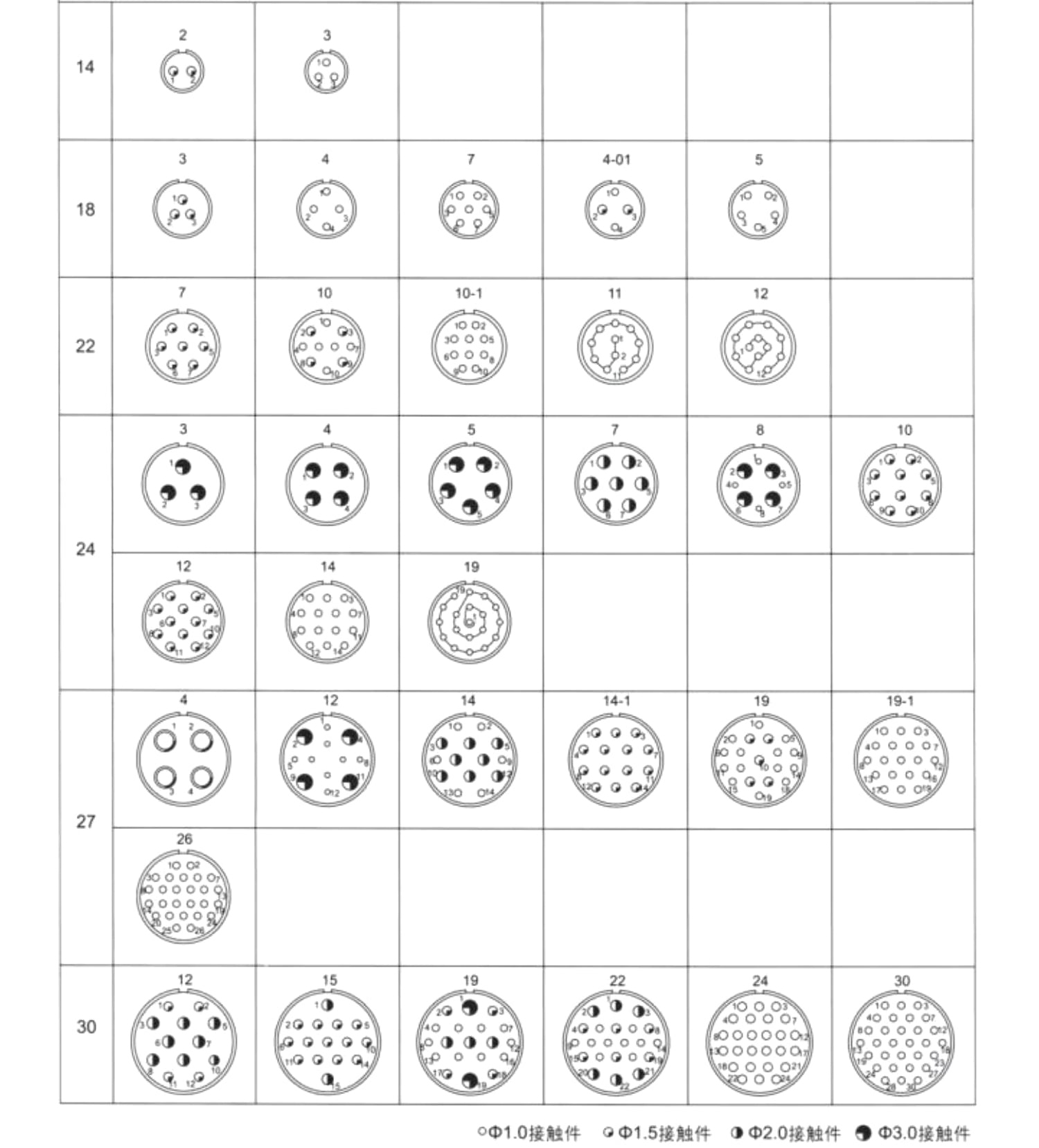

YMA 、 YMB Series Arranjo de contato (vista da superfície de inserção do isolador montado na agulha)

Arranjo de contato da série YMA YMB (vista da superfície de inserção do isolador montado na agulha)



sobre nós

Conector elétrico de eficiência energética.

Taizhou Henglian Electric Co., Ltd. Fundada em abril de 2011, está localizada em Taixing, uma cidade ribeirinha conhecida como a "Cidade Natal do Ginkgo". É uma empresa de alta tecnologia especializada em investigação e desenvolvimento, produção e vendas de conectores elétricos.

nós somos China Fabricante de conectores de baioneta circulares à prova de água da série YMA personalizados e OEM/ODM Fornecedor de conectores de baioneta circulares impermeáveis ​​da série YMA.

Existem mais de 150 colaboradores, incluindo mais de 30 colaboradores com vários títulos profissionais e técnicos, ativos fixos de 30 milhões de yuans e vários equipamentos de processamento mecânico e equipamentos de teste.

Nos últimos anos, a empresa foi sucessivamente classificada como "Dez Melhores Empresas na Cidade de Zhangqiao", "Dez Melhores Empresas na Cidade de Zhangqiao" e ganhou o "Prémio de Contribuição Extraordinária da Cidade de Taixing" e outros títulos.

Atualmente, os principais produtos da empresa incluem conectores elétricos circulares dos padrões militares Y11, Y17, Y27, Y50, YGD, YLH, YM, YW, J599I, J599II, J599III e séries XC, conectores elétricos retangulares das séries J7, J14, J20J, J29A, J30J e J63A, e conectores elétricos circulares dos padrões nacionais Y2, Y4, YP, LYP, YD, etc. Os produtos abrangem indústrias militares, como o Estado-Maior, o Departamento Geral de Armamento, o Departamento de Equipamento Naval, o Segundo Corpo de Artilharia, armas, aeroespacial, energia nuclear, ferrovias, State Grid e exploração geofísica de petróleo. A empresa possui um centro técnico e um centro de inspeção de qualidade, e está equipada com equipamentos de produção sofisticados, modernas instalações de teste e métodos de inspeção e teste. Os produtos têm as características de função tripla, alta densidade, alta fiabilidade, compatibilidade eletrónica, etc.

A empresa é um fornecedor qualificado de componentes eletrónicos militares, equipamentos marítimos e aeroespaciais para o Departamento de Comunicações do Estado-Maior Geral e para o Ministério da Indústria da Informação. Passou pela certificação do sistema de gestão de qualidade de armas e equipamentos GJB9001C-2017 e pela certificação de confidencialidade de segundo nível para a produção de armas e equipamentos e unidades de investigação científica.

A empresa adere sempre ao espírito empresarial de "integridade, unidade e trabalho árduo, busca da verdade e inovação, e busca da excelência", adere ao conceito de "marca cria valor" e serve os clientes de todo o coração, fazendo com que a Henglian se tornasse rapidamente líder no setor.

Taizhou Henglian Electric Co., Ltd. Damos as boas-vindas a clientes nacionais e estrangeiros para nos visitarem e negociarem!

Contate-nos
  • Fábrica
    Fábrica
  • Linha de produção
    Linha de produção
  • Montar
    Montar
  • Workshop de arnês de fiação
    Workshop de arnês de fiação
  • Design de produto
    Design de produto
  • Equipamento de inspeção
    Equipamento de inspeção
  • Equipamento de inspeção
    Equipamento de inspeção
  • Montar
    Montar
  • Área de fábrica
    Área de fábrica
  • Muralha de honra
    Muralha de honra
  • Gabinete de exibição de produtos
    Gabinete de exibição de produtos
  • Treinamento
    Treinamento
  • Treinamento
    Treinamento
  • Prêmio de contribuição excepcional
    Prêmio de contribuição excepcional
  • Viagem de Sanya do 10º aniversário
    Viagem de Sanya do 10º aniversário
  • Exposição
    Exposição
  • Exposição
    Exposição
  • Exposição
    Exposição
Certificado de Honra
  • Certificado
  • Certificado
  • Certificado
  • Certificado
  • Certificado
  • Certificado
  • Certificado
  • Certificado
Entendimento
Conhecimento da indústria

Como instalar e remover o Conector de baioneta à prova d'água circular da série YMA ?

O conector de baioneta à prova d'água circular da série YMA fornece uma experiência eficiente e conveniente de instalação e remoção através de um método de conexão de baioneta. Seu design não apenas melhora a conveniência da operação, mas também garante o desempenho da estabilidade e proteção da conexão. Seja em um ambiente complexo ou em situações em que o conector precisa ser substituído com frequência, o conector da série YMA pode garantir que os usuários possam concluir facilmente a operação e reduzir o tempo e o custo de manutenção. Ao mesmo tempo, com suas excelentes características à prova d'água, à prova de poeira e à prova de choque, é amplamente utilizado em ambientes agressivos, como exploração militar, aeroespacial e de petróleo.

1. Design de conexão de baioneta
O conector da série YMA adota um design de conexão de baioneta. Ao instalar, alinhe o plugue e o soquete do conector e gire no sentido horário para a posição da baioneta. Depois que o conector é inserido, o mecanismo de travamento interno garantirá que o conector se encaixe firmemente para evitar afrouxamento ou queda.
Esse design de baioneta permite que o conector conclua uma conexão estável em pouco tempo, o que é muito adequado para cenários que requerem instalação e remoção rápidas.

2. Método de instalação
Inserir conexão: conecte o plugue e o soquete do conector para garantir que o plugue seja inserido na posição correta no soquete.
Bloqueio de rotação: gire suavemente o plugue do conector até ouvir um som de travamento "clique", indicando que a conexão está firmemente fixa, garantindo a estabilidade da conexão e a impermeabilização.
Não são necessárias ferramentas: nenhuma ferramenta especial é necessária durante o processo de instalação, o que reduz os requisitos técnicos para os operadores e melhora a eficiência da instalação.

3. Método de desmontagem
Desbloqueio de rotação: Ao desmontar, basta girar o plugue do conector no sentido anti -horário para liberar o mecanismo de bloqueio de baioneta e você pode facilmente puxar o plugue.
Simples e rápido: o processo de desmontagem é simples e rápido, e não é fácil danificar o conector ou peças relacionadas. É adequado para ambientes que requerem desmontagem e montagem frequentes.
Não há necessidade de força excessiva: o design do conector leva em consideração a ergonomia. Não é necessário aplicar força excessiva durante a desmontagem para evitar danos causados ​​por um puxão excessivo.

4. Design impermeável e à prova de poeira
Como o conector da série YMA possui um alto nível de proteção (como IP67 ou superior), durante o processo de plug-in e desconeração, o anel de vedação e o design da baioneta podem efetivamente impedir a umidade, poeira etc. -Operação estável do termo do conector.
O projeto externo da estrutura à prova d'água do conector garante que ele ainda possa ser conectado com segurança e desmontado em clima extremo e ambientes de alta umidade.

5. Desempenho de vibração e choque
Devido ao seu mecanismo de bloqueio de baioneta, o conector da série YMA possui boa resistência à antivibração e choque. Mesmo em um ambiente de alta vibração, o conector pode manter uma conexão estável e não é fácil de soltar.
Essa estrutura de travamento confiável é muito adequada para uso em ambientes de alta demanda, como ferrovias, militares e aeroespaciais.
